레이더 기반 대형 자성체 감지 시스템 (IV-MDET-S)
크레인 검출기는 첨단 RADAR 센서와 FS(Feedback Stabilizing) 타입의 디지털 자기감지 기술, DI(Digital Integral) 근접감지 기술이 내장된 표준형 감지 센서입니다. 크레인을 비롯하여 거의 모든 대형 자성체의 접근을 비접촉 방식으로 감지할 수 있으며, 센서 헤드와 디지털 접점 게이트웨이를 분리 설치할 수 있어 다양한 현장 조건에 대응합니다.
시스템 특징
레이더 기반 비접촉 감지
- 57~64GHz 대역폭의 RADAR 센서를 적용하여 크레인 등 대형 자성체의 접근을 비접촉 방식으로 감지합니다.
디지털 자기감지 기술
- FS(Feedback Stabilizing) 타입의 디지털 자기감지 방식을 적용하여 안정적인 감지 성능을 유지합니다.
DI 근접감지 기술
- DI(Digital Integral) 근접감지 기술을 내장하여 최대 4.5m 거리까지 감지할 수 있습니다.
디지털 접점 출력
- 센서 헤드의 감지 신호를 디지털 접점 게이트웨이에서 접점 신호로 변환·출력하여 기존 설비의 제어반 및 경보 장치와 직접 연동할 수 있습니다.
장거리 케이블 지원
- 센서 케이블을 최대 80m까지 연장할 수 있어 디지털 접점 게이트웨이를 감지 지점과 떨어진 위치에 설치할 수 있습니다.
신속한 기동과 넓은 동작 온도
- 부팅 시간 1초, 동작 온도 -20 ~ 85°C로 옥외 현장 환경에서도 즉시 운용할 수 있습니다.
제품 구성
센서 헤드
디지털 접점 게이트웨이
전원어댑터
지주 폴(Pole)

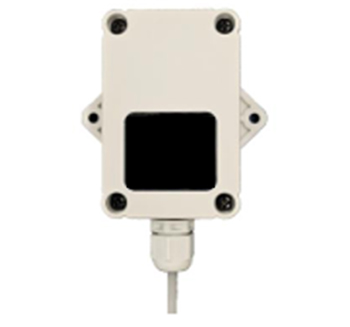

센서 헤드
- 레이더 및 자기감지 소자가 내장되어 대형 자성체의 접근을 감지하는 검출부입니다.

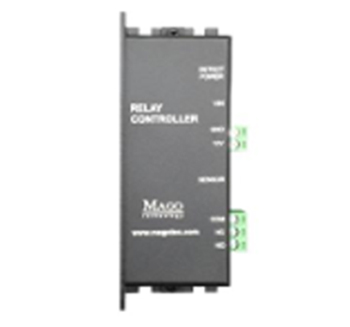

디지털 접점 게이트웨이
- 센서 헤드의 감지 신호를 처리하여 디지털 접점(릴레이) 신호로 출력하는 제어부입니다.

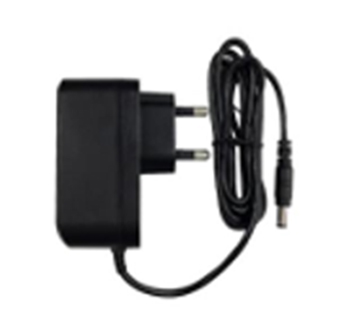

전원 어댑터
- DC 12V를 공급하는 전원 장치이며, 센서 케이블을 길게 연장할 경우 2A 이상 어댑터를 사용합니다.

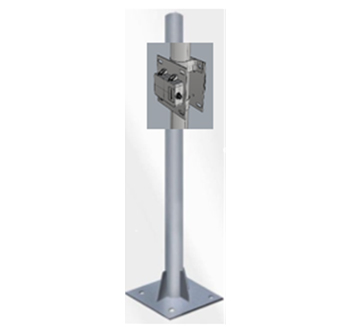

지주 폴(Pole)
- 센서 헤드를 현장에 고정 설치하기 위한 설치대로, 앙카식 스텐 파이프와 브라켓이 포함됩니다.
제품 사양
| 센서 | 레이더(RADAR), 57~64GHz 대역폭 |
|---|---|
| 전원 | DC 12V |
| 소모 전류 | 센서 헤드 20mA / 디지털 접점 게이트웨이 100mA (Max.) |
| 동작 온도 | -20 ~ 85°C |
| 부팅 시간 | 1초 |
| 감지 거리 | 최대 4.5m |
| 센서 케이블 | 최대 80m (2A 이상 어댑터 사용 시) |
| 설치대 | 앙카식, 스텐 파이프, 브라켓 포함 |
적용 분야
- 크레인 이동 구간 접근 감지
- 대형 자성체 이송 설비 안전 관리
- 산업 현장 충돌 방지 시스템
- 물류 창고 및 야드 크레인 운용 구간
- 제철·중공업 등 중량물 취급 공정
