공장 자동화 시스템
제조업에 대하여 공정 자동화, 스마트 장비 도입, 산업재해 예방 시스템을 도입하고 이를 생산관리시스템(MES)와 연계하여서 생산성을
향상하고, 불량률을 줄이는 등 기업의 경영개선을 지원하는 시스템.
산업 분야별 도입 장비 사례
철판 표면 자동 검사기
시스템 특징
- 코일 제조 라인의 권취(코일 말기) 단계에서 고속 특수 카메라로 하면 표면 촬영
- 고품질 영상 획득을 위하여 특수 적외선 LED 투광기 사용하여 카메라와 동기화
- GPU Embedded 모듈을 이용한 고난도 영상 처리 기술로 촬영 이미지 합성
- 표면 결함(Defect) 발생시 20초 이내 경보 발생 구현
- 촬영된 영상은 3개월 이상 저장하여 사후 클레임 대비
- 핵심 기술에 제안사 고유의 원천 특허 기술 적용
- 고속 이동 제품 촬영을 위해서 UHD급 초고속 글로벌 셔터 기능의 특수카메라 사용
- 코일생산라인의 속도에 연동하여 영상 취득(Max. 120m/Min.)
- 인공지능(A.I)의 Deep Learning 기술을 이용하여 표면 결함 인식 알고리즘의 고도화
- 발생된 결함을 유형별로 구분하여 결함 원인 파악 지원
- 고열, 고분진, 진동 등 현장 상황에 적합한 내구성 높은 시스템 구축

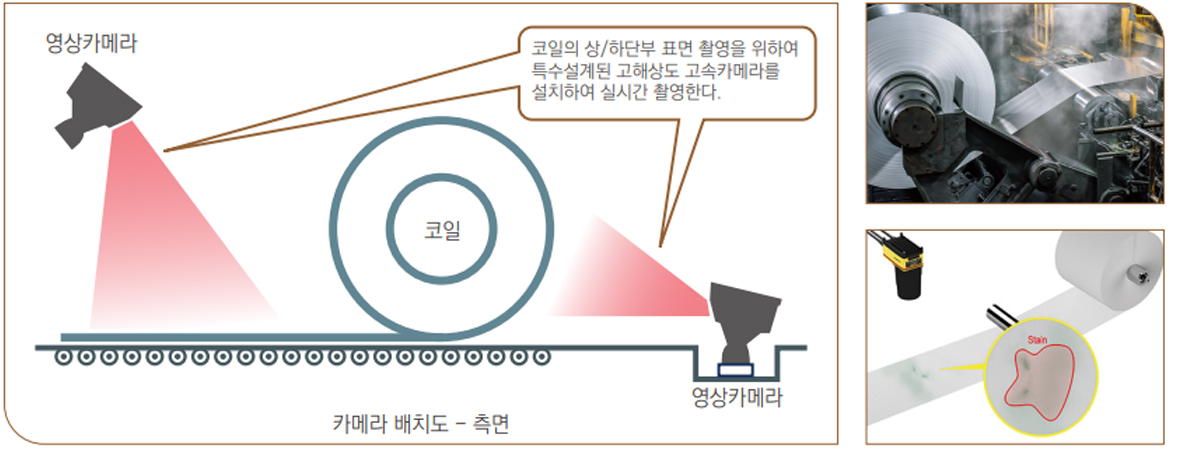

개념도

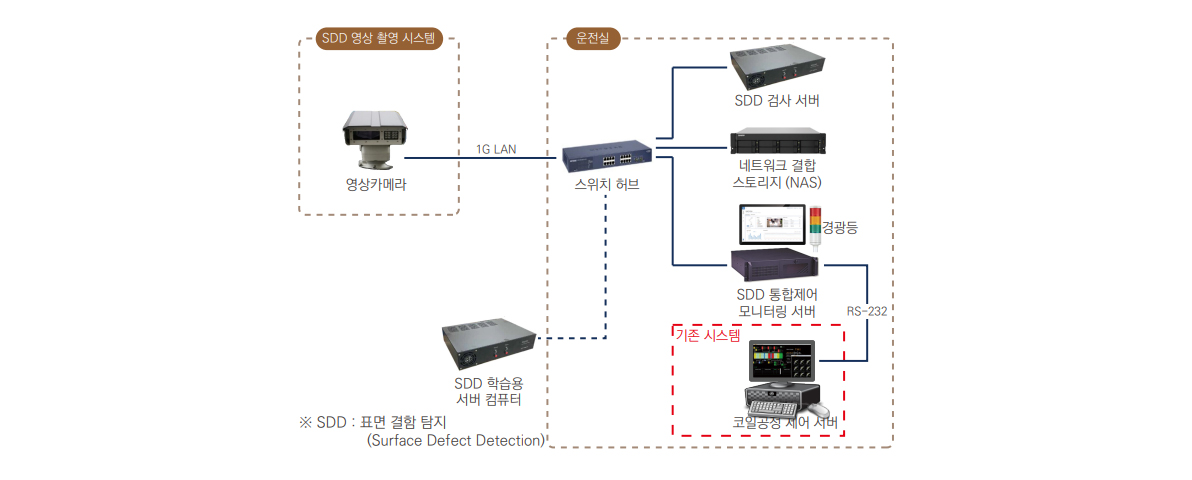

시스템 구성도
금형기계설비
- 소프트웨어 : CAD/CAM + MES
- 하드웨어 : CNC 라우터 or 레이저 커팅기 or 로봇 레이저 or 용접기 or3D프린터 + PC
의류봉제·디자인
- 소프트웨어 : CAD/CAM + MES + 3D 디자인 소프트웨어 (CLO 등) or 바코드 기반 재고관리 시스템 + 쇼핑몰 홈페이지와 주문관리 프로그램
- 하드웨어 : 입력기 + 패턴재단기 + PC
식 품
- 소프트웨어 : MES + 재고관리 ERP or 스마트 숙성·가공 프로그램
- 하드웨어 : 포장 자동화 장비 or 충진 자동화 장비 or 온습도 센서 및 자동관리설비 or 스마트 재료 숙성·가공 장비 or 바코드 연동 재고 관리 장치
도자·목재 등 공예
- 소프트웨어 : CAD/CAM + MES 도자기 몰드 제작용 / 공예품 조각용
- 하드웨어 : CNC라우터 or 레이저 커팅기 or 로봇 레이저 용접기 or 3D프랜터 + PC or 특수 프린터기 or 바코드 입력장치

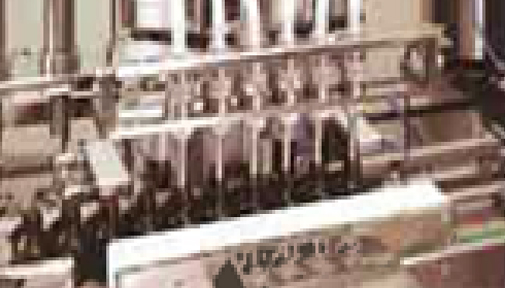

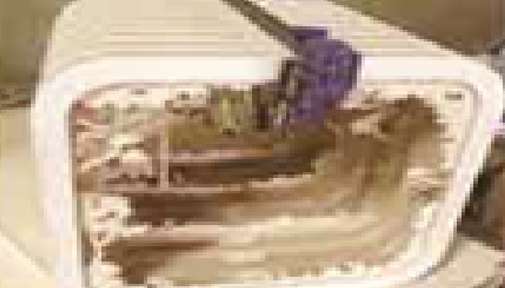

자동 포장·충진기계 (식품, 음료 제조업체)
도입 이전
도입 이후

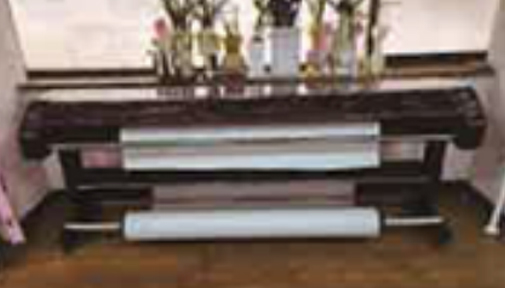

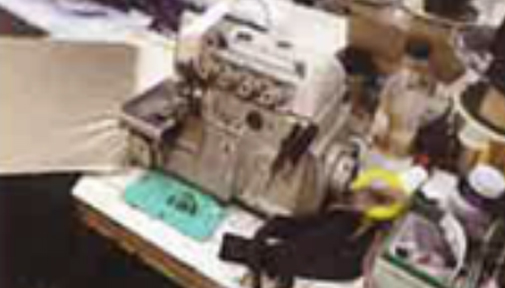

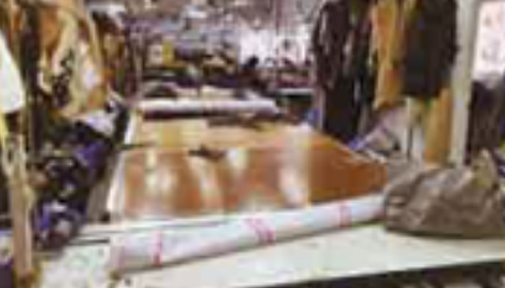

마카·플로터·자수미싱기 (의류봉제)
도입 이전
도입 이후
CAD·CNC·레이저커팅 (부품설계, 기계금속, 목공, 임가공)
도입 이전
도입 이후
도입 이전
도입 이후
도입 효과
-
생산성 증가 -
제조 노무비 절감 -
불량률 감소 -
개당 제조시간 절감
