철강 표면 결함촬영용 비전 카메라
제철/제강, 스마트 팩토리 적용 제품
(스마트 카메라, AI ShaC™ 카메라)
(스마트 카메라, AI ShaC™ 카메라)
시스템 개요
철강 표면 결함 촬영 카메라시스템은 제철소에서 철강 제조시에 필수적인 표면 품질검사를 공정의 초기에 실시간으로 수행함으로써 결함을 조기에 발견하여 조치할 수 있도록 지원하는 특수 카메라 시스템이다. 초고해상도 카메라에서 촬영한 원본 영상을 인펙비전의 ShaC 특수영상처리 기술로 고도화한 고품질의 영상을 제공한다. 본 카메라는 냉연, 열연, 소둔산세공장 등에 광범위하게 적용 가능한 시스템이다.

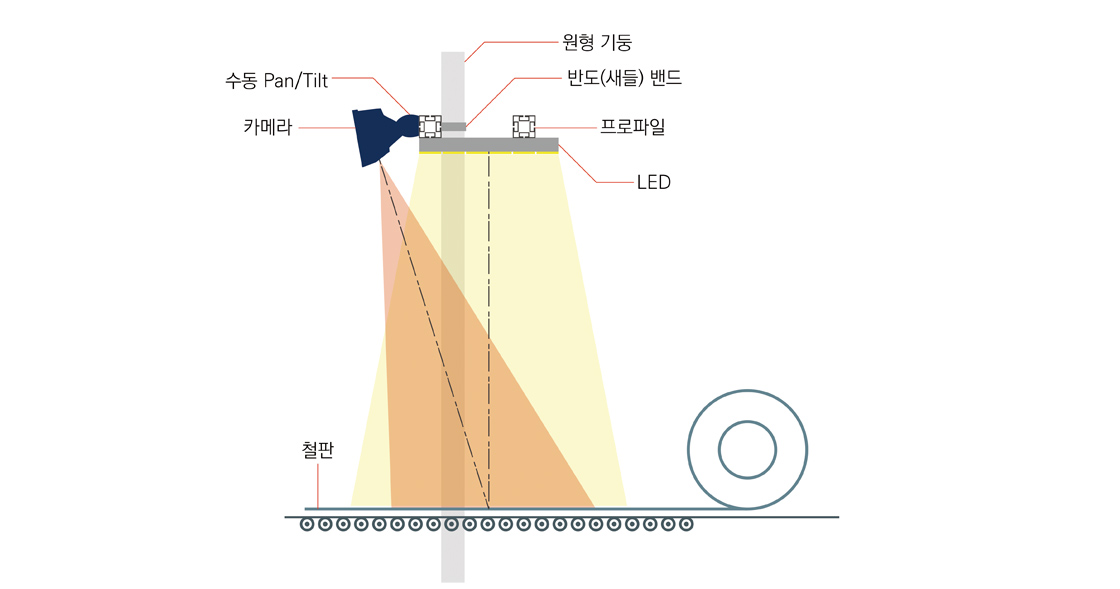

시스템 구성도
철강 제작 공정에서 강판의 상면 및 하면을 선택적으로 촬영할 수 있으며 강판의 폭에 맞추어 카메라를 1~4대 적용하여 정밀도를 선택할 수 있는 시스템으로 상면 1대 촬영용 카메라 부의구성도는 다음과 같다.
제품별 주요 사양
| 구분 | 주요 사양 |
|---|---|
| 1. ShaC 스마트 카메라 (IV-SC610CU)  |
- 적용대상 : 공정 진행 속도 60m/Min. 이하 적용 - 카메라부 : 1"Color CMOS Progressive Sensor - 해상도 : 4096x2160, 885만 화소급 - Data Interface : 1Giga Ethernet - 줌 렌즈 : 12~36mm, 1"센서용, IR 보정, C-mount Lens - SPC Board : Lens Control & Interface - 특수 LED조명장치 : 가시광/적외선 융합 광원 - 동작 온도 : -15℃ - 70℃ (옵션 : 냉각장치 추가 가능) - 온도 조절 : Fan & Heater 내장 - 전원 : AC 220V/50-60Hz, 120W - 하우징 : 이중구조 방진형, 알루미늄 재질 - 하우징 제원 : 260(W) x 410(D) x 220(H) mm |
| 2. ShaC 영상처리 임베디드 프로세서 (IV-IIPU200)  |
- CPU : Intel Core i5-12400 - Memory : DDR5 PC5-38400 8GB RAM - Disk : M.2 SSD 1TB - Network : 1000 Base-T Ethernet - I/O port : USB x 4, Serial x 1, HDMI x 1 - O/S : Linux Ubuntu 64-bit - 영상처리 및 ShaC Enhancement 알고리즘 S/W - 영상 결합 S/W 내장 - Power : AC 220V / 60Hz, 350W -제원 : 333(W) x 250(D) x 90(H) mm |
| 3. 표면검사 AI 서버 (IV-100SL-AS)  |
- CPU : Intel Core i7 12700K - Memory : DDR5-3200 32GB RAM - GPU : NVIDIA RTX 4080 2295MHz, Memory DDR6x 16GB - Disk : M.2 SSD 1TB, SATA HDD 8TB, 7200rpm - Stream Processor 7168개 - Network : 1000 Base-T Ethernet - I/O port : USB x 4, Serial x 4, PS/2 x 2, HDMI x 1 - O/S : Windows 11 Pro. or Linux Ubuntu 64-bit - Power : AC 220V/60Hz, 450W - 제원 : 230(W) x 457(D) x 490(H) mm |
| 4. LED 모니터 (IV-100SL-AS)  |
- LED Monitor : 4K UHD 급 - 해상도 : 3840 X 2160 (UHD) - 크기 : 사용 환경에 적합한 크기 선택 (24", 32", 50", 65" 등) |
공급 모델 별 제품 구성
| 공급 모델명 | 제품 구분명 | 제품 구성 내역 |
|---|---|---|
| IV-SC610CU | 비전 스마트 카메라 | 카메라+렌즈+특수LED조명+방진/방수형 하우징 |
| IV-IIPU200 | ShaC 영상처리 임베디드 프로세서 | 영상처리 컴퓨터 + ShaC 영상처리 S/W+영상결합 S/W |
| IV-100SL-AS | 표면검사 AI 서버 | 표면검사용 AI 서버 + 4K UHD LED 모니터 |
| IV-SC610CIU | 비전 스마트 카메라 및 ShaC 영상처리 프로세서 | 비전스마트카메라(1대) + 영상처리 컴퓨터(1대) + ShaC 영상처리 S/W(1식) |
| IV-SC610CLS | 강판 표면검사용 ShaC 카메라시스템 1세트 (단면 검사용) | ShaC스마트 카메라(1대) + ShaC 영상처리 프로세서(1대) + 표면검사용 AI서버 (1대) + 4K UHD LED모니터(1대) |
