스마트교차로 1방향(1,2,3)차로
제품기능
iSC3-LN1-DT1 은 1방향 (1, 2, 3)차로 교차로 단속시스템으로 ICT 기술을 활용하여 카메라 엣지단에서 카메라를 통해 수집된 영상을 실시간으로 분석하여 각종 교통법위반 차량을 단속 할 수 있는 시스템
신호위반 단속
중앙선침범 단속
교차로 통행방법위반 단속
속도위반 단속
실시간 교통 Big Data수집

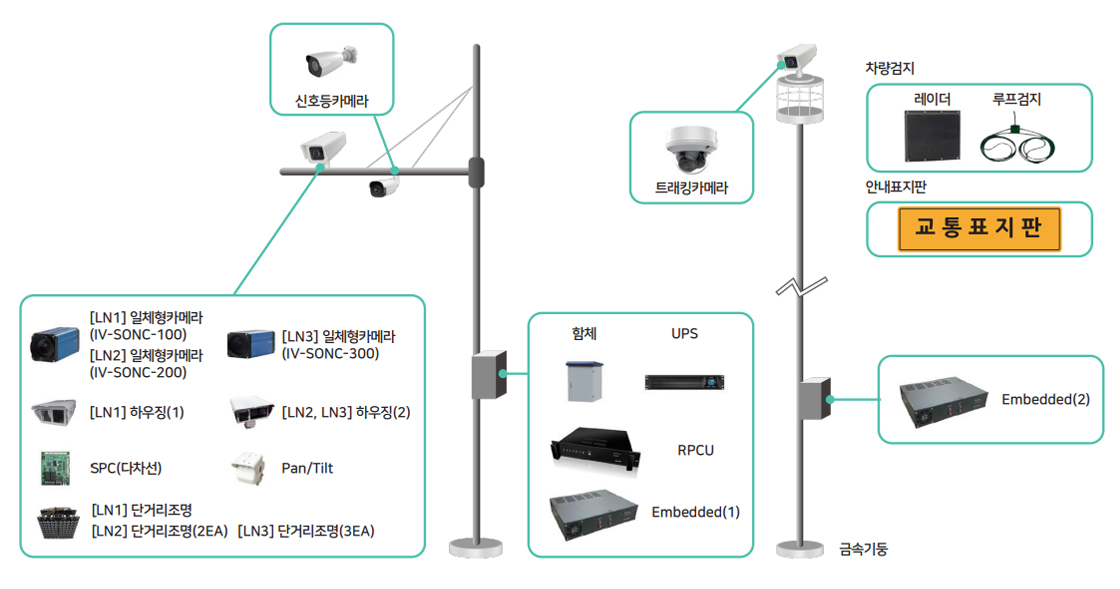

제품구성
iSC3-(LN1, LN2, LN3)-DT1
인증번호 : 제 2021-516 호 / 물품식별번호 : 24408506, 24408507, 24408508
| 제품 | 품명 | 규격 |
|---|---|---|
| 일체형카메라 | (LN1) IV-SONC-100 (LN2) IV-SONC-200 |
- 2048x1536 pixels - Global shutter 1/1.8” CMOS sensor - 30 fps @ full resolution (MJPEG,H.264) - 15 fps @ full resolution (YUV420) - 6~210mm(x35) 3 motorized IR corrected zomm lens - 1 click auto focus |
| (LN3) IV-SONC-300 | - LPR 9M pixel - 4K UHD 30 fps @ 4096 x 2160 pixels - Global sutter 1“CMOS sensor - 10~300mm Zoom Lens - GenlCam, ONVIF - JPEG, H.264/H265 |
|
| 트래킹카메라 | IV-SOTC-100 |
1. Camera - 1600 x 1200 pixels , 1/1.8” 30fps, Global shutter CMOS - MJPEG & H264 streaming - ONVIF Support (Optional) - Bracket mode (Max. 4frames) |
|
2. Lens - Bacl Focal Length : 7.57mm - Resolution : 3MP - Mount: M12 x 0.5 - Iris : Fixed - Sensor : 1/1.8” CCD/CMOS - Image Format : 7.18x5.38,8.933 |
||
| 신호등카메라 | IV-SOSC-100 | - 1/2.8”Progressive Scan CMOS - 1920 x 1080@30fps - 4.7 ~65.8mm vari-focal (12배 전동 줌) - H.265, H.265+ - 120dB WDR - IP67 - Auto-iris, PoE |
| 단거리 조명 | (LN1) IV-SIPL-100 (LN2) IV-SIPL-100 (LN3) IV-SIPL-100 |
- Input voltage : +24VDC +/- 1.5V - Consumption current : 1.0A / 30 Hz (With FAN) - Control signal : Open Collector, TTL, Optocoupler - Trigger input range : ~ 30 Hz - Operating humidity range : Not more than 90% - Storage temperature range : -30 C ~ +80 C |
| 하우징 | (LN1) IV-SOHL-400 |
- 규격 : 400x460x192(H)mm - 재질 : 알루미늄 - 필터 : 전면필터 - 개폐방식 상단면 OPEN - 케이블 인입 (방수조임 컨넥터, 12/24핀 원형 AMP 컨넥터) - Fan/Heater 내장 - 색상 : 아이보리 |
| (LN2) IV-SOHL-500 (LN3) IV-SOHL-500 |
- 규격 : 493×565×192(H) - 재질 : 알루미늄 - 필터 : 전면필터 - 개폐방식 상단면 OPEN - 색상 : 아이보리 - 케이블 인입 (방수조임 컨넥터, 12/24핀 원형AMP 컨넥터) - Fan/Heater 내장 |
|
| SPC(다차선) | IV-SILC-100 | - 카메라 제어 및 P/T 제어 보드 |
| P/T | SPT-301 |
- 입력전압 : AC 220V 60Hz /AC 110V 60Hz /AC 24V 60Hz - 소비전력 : PAN:6W / TILT:15W - 동작속도 ( 좌우 : 6.2˚/sec, 상하 : 3˚/sec ) - 동작각도 ( 좌우 : 0~355˚, 상하 : +30˚~ -60˚) - 사용온도 : -40℃~+70℃ - 사용습도 : 90% 이하 - 적재하중 : Max 30kg - 규격 : 290(L)x250(H)x213(W) |
| Embedded 1 | IV-SIIX-100 |
- LPR,신호등 검출 - CPU : Quad-core ARM® Cortex-A57 @ 1.43 GHz - GPU : 128-core Maxwel - RAM : 4 GB 64-bit LPDDR4 25.6 GB/s - HDD: 512GB - OS : Ubuntu |
| Embedded 2 | IV-SIIX-200 |
- Tracking AI algorithm 구동 - CPU : Carmel ARM (6 cores,64bit) - GPU : 384 NVIDIA CUDA Core - RAM : 8GB LPDDR4 - HDD : 512GB - OS : Ubuntu |
| RPCU | IV-RPCU-200 |
- 입력 전압 : AC 220v,50~60Hz - 출력 전압 : AC22-V,50~ 50Hz,4포트 - 정격 출력 : 1.76KW - 랜 통신 : 1포트 TCP/IP - 시리얼 통신 : 1포트 9600bps - 온도 : 10℃~80℃ - 소프트웨어 : 서버 프로그램 - 규격 : 420(W)x320(D)x88(H)mm |
| 함체 | IV-SORA-100 |
- 재질 : SUS –304 /백색 우레탄 분체도장 - 온도조절 : FAN 내장 - 도어 : 양쪽 층면 도어 - 규격 : 640(W)X640(D)x900(H)mm |
| UPS | IV-SORA-101 |
- 전력용량 : 900W/1500VA - 출력전압 : 230V - 출력주파수 : 47~63Hz(60Hz 기준) - 출력 파형 : Pure Sino wave - 입력전압 : 230V - 입력전압 범위 : 180~287V(170~300V) - 입력 주파수 : 50/60Hz +/-3 Hz(자동감지) |
| 금속기둥 1 | IV-SOCP-200 | - 8000x 267ø, 6000 arm [mm] |
| 금속기둥 2 | IV-SOCP-300 | - 430øx24000[mm] |
| 안내표지판 | IV-SIED-100 | - 재질 : 알루미늄 /일반반사 - 규격 : 1200 x 2500 2T 안내판, 사전예고판 |
| 차량검지 | V-SIID-300 |
- 채널 수 : Dual Channel / PACK - 사용 전원 : Single DC Source : +12~30V DC - 전원/통신선 접속 : CASCADE 접속 방식 (모델별상이) - 실시간 LOOP 상태(HEAD및 인입선에 대한 고장/정상) 감시기능 - 동작온도 : -34°C to +74°C (Operating) - 동작방식 : Presence mode operation (Realtime presence mode vehicle detect operation.) |
| 조달단가 | 총액계약 설계 협의 가능 |
