철강 라벨검사용 비전 카메라
시스템 개요
철강코일 라벨번호 인식 카메라시스템은 제철소에서 철강코일 제조시에 마무리 공정으로 밴딩을 체결하고 제품라벨을 부착한 후에 고해상도 비전카메라로 라벨의 부착 상태를 촬영하여 고품질의 영상을 제공함으로써 라벨의 부착 상태 및 라벨번호인식을 가능하게 하는 특수 카메라 시스템이다. 초고해상도 카메라에서 촬영한 원본 영상을 인펙비전의 ShaC 특수영상처리 기술로 고도화한 고품질의 영상을 제공한다. 본 카메라는 냉연, 열연, 소둔산세공장 등에 광범위하게 적용 가능한 시스템이다.
시스템 구성도

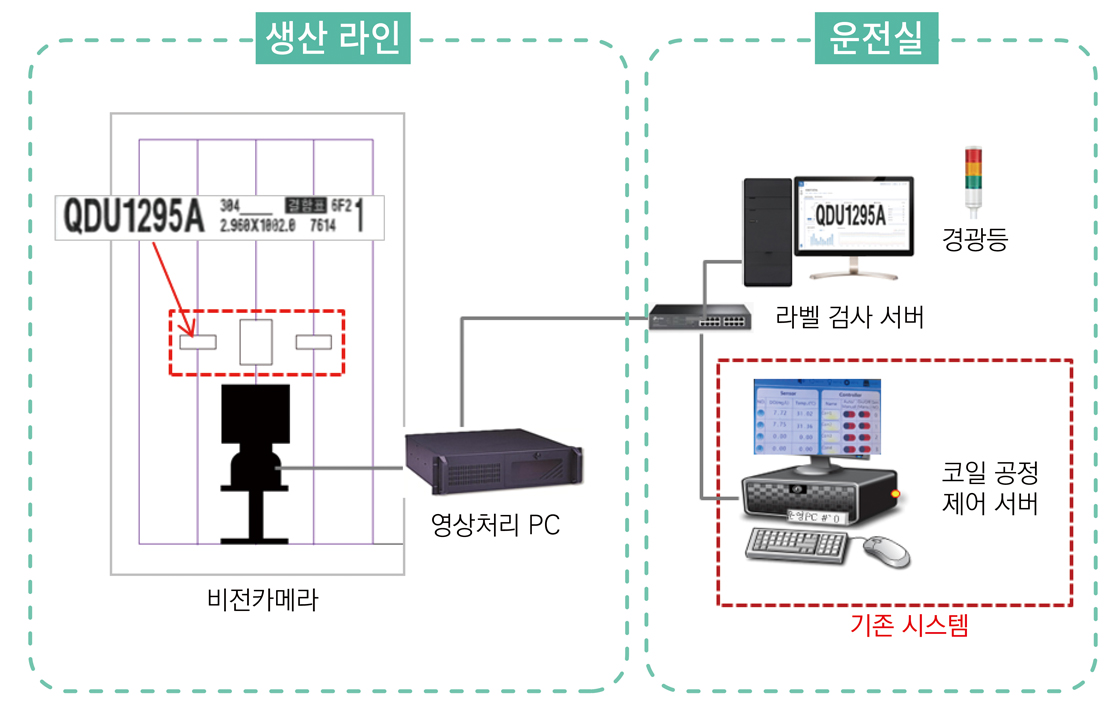

코일 제작 공정에서 제품 라벨의 부착상태를 촬영하여 검사하게 하는 시스템으로 그 구성도는 다음과 같다.
제품별 주요 사양
| 구분 | 주요 사양 |
|---|---|
| 1. ShaC 스마트 카메라 (IV-SC620CU)  |
- 카메라부 : 1" Color CMOS Progressive Sensor - 해상도 : 4096x2160, 890만 화소급 - Data Interface : 1Giga Ethernet - 줌 렌즈 : x2, 1"센서용, IR 보정, C/CS mount Lens - 조명 장치 : 특수LED 조명 장치 - SPC Board : 카메라/렌즈, 조명장치 Control - RPCU Board : fan control, Power control - 동작 온도 : -15℃ - 55℃ - 온도 조절 : Fan 내장 - 전원 : AC 220V/50-60Hz, 120W - 하우징 : 이중구조 방진형, 알루미늄 재질 - 하우징 제원 : 280(W) x 420(D) x 260(H)mm |
| 2. ShaC 영상처리 임베디드 프로세서 (IV-IIPU200)  |
- CPU : Intel Core i5-12400 - Memory : DDR5 PC5-38400 8GB RAM - Disk : M.2 SSD 1TB - Network : 1000 Base-T Ethernet - I/O port : USB x 4, Serial x 1, HDMI x 1 - O/S : Linux Ubuntu 64-bit - 영상처리 및 ShaC Enhancement 알고리즘 S/W - 라벨 검지 알고리즘 S/W - Power : AC 220V/60Hz, 350W - 제원 : 333(W) x 250(D) x 90(H)mm |
| 3. 라벨 검사 AI 서버 (IV-50SL-AS)  |
- CPU : Intel Core i7 12700K, socket1700 - Memory : DDR5-3200 32GB RAM - GPU : NVIDIA RTX4080 2295 MHZ, - Stream processor-10240, PCle4.0x16 Memory DDR6x 16GB - Disk : M.2 SSD 1TB - Network : 1000 Base-T Ethernet - I/O port : USB x 4, Serial x 1, HDMI x 1 - O/S : Windows 11 Pro. or Linux Ubuntu 64-bit - Power : AC 220V/60Hz, 700W - 하우징 : 230(W) x 457(D) x 490(H)mm - Monitor : 27" FHD LED 모니터 - 해상도 : 1920x1080(FHD) |
| 4. 타워형 경광등 (QTG50LF-BZ)  |
- 램프 광원 : LED 점등/점멸형 시그널 타워램프 - 부저음 : 음량 Max. 100dB (1m 거리) - 점멸수 : 60~80회/Min. - 재질 : 렌즈-PC, 몸체-ABS - 인터페이스 : 케이블 인출(표준), M12 커넥터 장착형 (옵션), 트랜지스터(오픈 컬렉터 NPN)(옵션) - 전원 : AC/DC 12V/24V, AC110V~240V - 전류 : Max. 0.125A - 동작온도 : 0 ~ 50℃ - 제원 : ø50, 424(H)mm, 600g |
공급 모델 별 제품 구성
| 공급 모델명 | 제품 구분명 | 제품 구성 내역 |
|---|---|---|
| IV-SC620CU | ShaC 스마트 카메라 | 카메라+렌즈+LED 조명장치 |
| IV-IIPU200 | ShaC 영상처리 임베디드 프로세서 | 영상처리 컴퓨터 + ShaC영상처리 S/W + 영상결합 S/W |
| IV-50SL-AS | 라벨검사 AI 서버 | 라벨검사용 AI 서버 + FHD LED 모니터(27") |
| QTG50LF-BZ | 타워형 경광등 | 점멸형 시그널 타워램프 |
| IV-SC620LRA | 코일 라벨검사용 ShaC 카메라시스템 풀세트 |
ShaC 스마트 카메라 + ShaC 영상처리임베디드 프로세서 + 라벨검사용 AI서버 + FHD LED 모니터(28") + 타워형 경광등 |
